RG 316-FEP

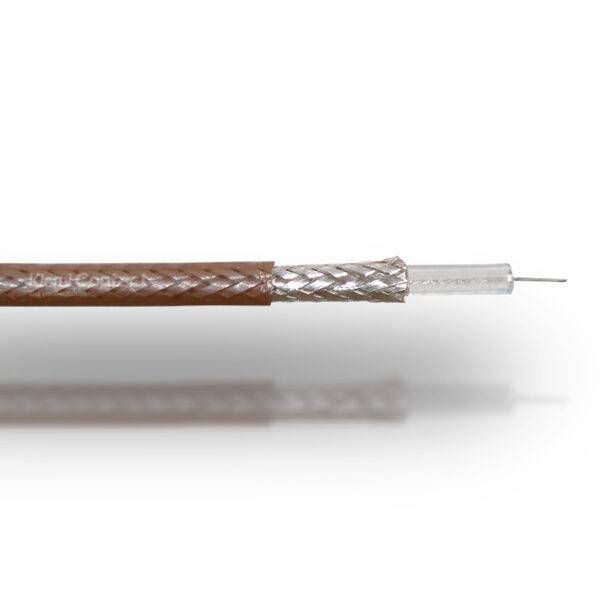

Cavo RG 316 FEP marrone trasparente
50 Ω ± 2 Dim. conduttore interno: 0,51 mm
Cod: 11049200
| Tipo | RG 316 |
|---|---|
| Colore | Marrone trasparente |
| Lunghezza | lunghezza di fabbricazione |
| EAN | 4024608004464 |
| + STRUTTURA + | | |
| Tipologia conduttore interno | Trefolo |
| N° conduttori | 1 |
| Composizione conduttore (n x mm) | 7 x 0,17 |
| Conduttore interno | Acciaio |
| Finitura conduttore | Cu + Ag |
| Dimensione conduttore | 0,51 mm |
| Isolante | FEP |
| Materiale 1° schermo | Treccia Cu |
| Finitura materiale1° schermo esterno | Ag |
| Dimensione 1° schermo | 1,97 mm |
| Copertura 1° schermo (opzionale) | 94,5% |
| Dimensione guaina | 2,5 mm |
| + PROPRIETÁ ELETTRICHE + |
|
| Impedenza caratteristica | 50 Ω |
| ↓ Attenuazione a 20°C ↓ |
|
| 1 MHz dB/100m | 5.9 |
| 10 MHz dB/100m | 9.3 |
| 20 MHz dB/100m | 11.2 |
| Dimensione isolante | 1,52 mm |
| 50 MHz dB/100m | 16.7 |
| 100 MHz dB/100m | 25.4 |
| 200 MHz dB/100m | 37.4 |
| 500 MHz dB/100m | 62.5 |
| 1000 MHz dB/100m | 97.5 |
| 2000 MHz dB/100m | 145.5 |
| 3000 MHz dB/100m | 188.8 |
| Velocità di propagazione | 0,7 v/c |
| Resistenza DC conduttore interno | 270 Ω/km |
| Resistenza DC conduttore esterno | 40 Ω/km |
| Capacità | 95 pF/m |
| Tensione di esercizio max. | 0,9 kVac |
| ↓ Return loss ↓ |
|
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,01503 kg/m |
| Intervallo temperatura d'installazione | -5°C / +55°C |
| Intervallo temperatura di esercizio | -55°C / +205°C |
| Intervallo temperatura di stoccaggio | -55°C / +205°C |
| Raggio di curvatura min. dinamco | 30 mm |
| Raggio di curvatura min. statico | 15 mm |
| Resistenza max. di trazione | 76 N |
| Calore di combustione | 0,01 kWh/m² |
| Resistenza UV | Molto buona |
| Brand |
Contattaci per qualsiasi informazione
Destinazione d’uso: Cavo coassiale HF (radio, tecnologia di misurazione)
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
