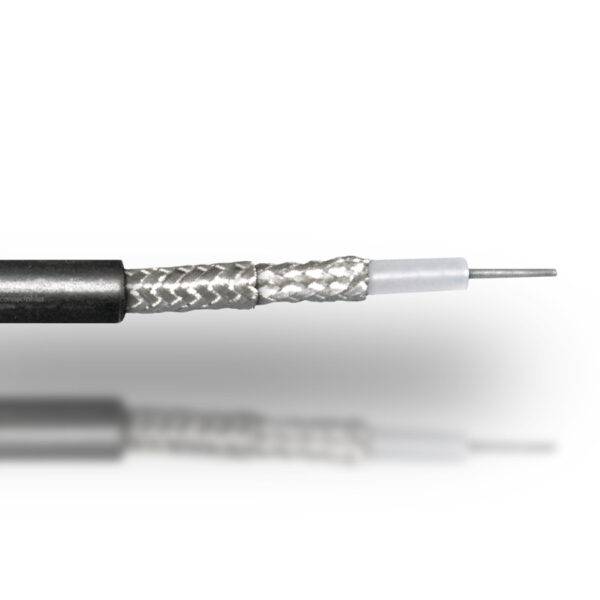

RG 223-PVC
Cavo RG 223 LD-PE nero Eca
50 Ω ± 2 Dim. conduttore interno: 0,9 mm
Cod: 11030900
| Tipo | RG 223 |
|---|---|
| Colore | Nero |
| Lunghezza | lunghezza di fabbricazione |
| EAN | 4024608000961 |
| CPR | Eca |
| + STRUTTURA + | | |
| Tipologia conduttore interno | Unipolare |
| N° conduttori | 1 |
| Conduttore interno | Cu |
| Finitura conduttore | Ag |
| Dimensione conduttore | 0,9 mm |
| Isolante | LD-PE |
| Dimensione isolante | 2,95 mm |
| Materiale 1° schermo | Treccia Cu |
| Finitura materiale1° schermo esterno | Ag |
| Dimensione 1° schermo | 4,03 mm |
| Copertura 1° schermo (opzionale) | 94%, 95% |
| Dimensione guaina | 5,38 mm |
| + PROPRIETÁ ELETTRICHE + |
|
| Impedenza caratteristica | 50 Ω |
| ↓ Attenuazione a 20°C ↓ |
|
| 1 MHz dB/100m | 1.2 |
| 10 MHz dB/100m | 4 |
| 20 MHz dB/100m | 5.8 |
| 50 MHz dB/100m | 9.3 |
| 100 MHz dB/100m | 13.5 |
| 200 MHz dB/100m | 19.7 |
| 500 MHz dB/100m | 32.8 |
| 1000 MHz dB/100m | 49 |
| 2000 MHz dB/100m | 74.6 |
| 3000 MHz dB/100m | 96.3 |
| Velocità di propagazione | 0,66 v/c |
| Resistenza DC conduttore interno | 27 Ω/km |
| Resistenza DC conduttore esterno | 9 Ω/km |
| Capacità | 101 pF/m |
| Tensione di esercizio max. | 1,4 kVac |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,05426 kg/m |
| Intervallo temperatura d'installazione | -5°C / +55°C |
| Intervallo temperatura di esercizio | -20°C / +70°C |
| Intervallo temperatura di stoccaggio | -20°C / +70°C |
| Raggio di curvatura min. dinamco | 50 mm |
| Raggio di curvatura min. statico | 25 mm |
| Resistenza max. di trazione | 158 N |
| Calore di combustione | 0,71 kWh/m² |
| Resistenza UV | Molto buona |
| Brand |
Contattaci per qualsiasi informazione
Destinazione d’uso: Cavo coassiale HF (radio, tecnologia di misurazione)
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
