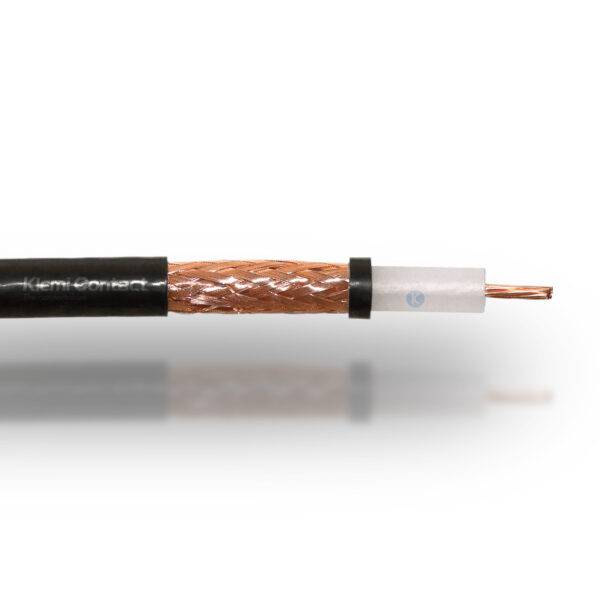

RG 213-FRNC
Cavo RG 213 LD-PE nero Eca
50 Ω ± 2 Dim. conduttore interno: 2,25 mm
Cod: 13630900
| Tipo | RG 213 |
|---|---|
| Colore | Nero |
| Lunghezza | lunghezza di fabbricazione |
| EAN | 4024608004501 |
| CPR | Eca |
| + STRUTTURA + | | |
| Tipologia conduttore interno | Trefolo |
| N° conduttori | 1 |
| Composizione conduttore (n x mm) | 7 x 0,75 |
| Conduttore interno | Cu |
| Dimensione conduttore | 2,25 mm |
| Isolante | LD-PE |
| Dimensione isolante | 7,24 mm |
| Materiale 1° schermo | Treccia Cu |
| Dimensione 1° schermo | 8,05 mm |
| Dimensione guaina | 10,3 mm |
| + PROPRIETÁ ELETTRICHE + |
|
| Impedenza caratteristica | 50 Ω |
| ↓ Attenuazione a 20°C ↓ |
|
| 1 MHz dB/100m | 0.9 |
| 10 MHz dB/100m | 1.8 |
| 20 MHz dB/100m | 2.5 |
| 50 MHz dB/100m | 3.9 |
| 100 MHz dB/100m | 6 |
| 200 MHz dB/100m | 10 |
| 500 MHz dB/100m | 13.9 |
| 1000 MHz dB/100m | 23.2 |
| 2000 MHz dB/100m | 34.3 |
| 3000 MHz dB/100m | 43.3 |
| Velocità di propagazione | 0,66 v/c |
| Resistenza DC conduttore interno | 5,5 Ω/km |
| Resistenza DC conduttore esterno | 4,5 Ω/km |
| Capacità | 101 pF/m |
| Tensione di esercizio max. | 3,7 kVac |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,15379 kg/m |
| Intervallo temperatura d'installazione | -5°C / +55°C |
| Intervallo temperatura di esercizio | -20°C / +70°C |
| Intervallo temperatura di stoccaggio | -20°C / +70°C |
| Raggio di curvatura min. dinamco | 100 mm |
| Raggio di curvatura min. statico | 50 mm |
| Resistenza max. di trazione | 399 N |
| Calore di combustione | 0,61 kWh/m² |
| Resistenza UV | Limitata |
| Brand |
Contattaci per qualsiasi informazione
Destinazione d’uso: Cavo coassiale HF (radio, tecnologia di misurazione)
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
