RG 180-FEP

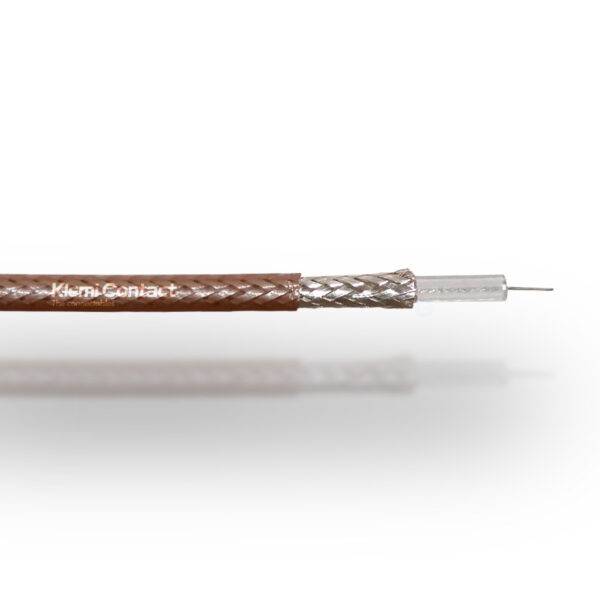

Cavo RG 180 FEP marrone trasparente
95 Ω ± 5 Dim. conduttore interno: 0,3 mm
Cod: 10922000
| Tipo | RG 180 |
|---|---|
| Colore | Marrone trasparente |
| Lunghezza | lunghezza di fabbricazione |
| EAN | 4024608005867 |
| + STRUTTURA + | | |
| Tipologia conduttore interno | Trefolo |
| N° conduttori | 1 |
| Composizione conduttore (n x mm) | 7 x 0,10 mm |
| Conduttore interno | Acciaio |
| Finitura conduttore | Cu + Ag |
| Dimensione conduttore | 0,3 mm |
| Dimensione isolante | 2,29 mm |
| Isolante | FEP |
| Materiale 1° schermo | Treccia Cu |
| Finitura materiale1° schermo esterno | Ag |
| Dimensione 1° schermo | 2 mm |
| Copertura 1° schermo (opzionale) | 92% |
| Dimensione guaina | 3,58 mm |
| + PROPRIETÁ ELETTRICHE + |
|
| Impedenza caratteristica | 95 Ω |
| ↓ Attenuazione a 20°C ↓ |
|
| 1 MHz dB/100m | 2.5 |
| 10 MHz dB/100m | 8 |
| 20 MHz dB/100m | 11.5 |
| 50 MHz dB/100m | 18 |
| 100 MHz dB/100m | 25.5 |
| 200 MHz dB/100m | 35 |
| 500 MHz dB/100m | 53 |
| 1000 MHz dB/100m | 72 |
| Velocità di propagazione | 0,7 v/c |
| Resistenza DC conduttore interno | 784 Ω/km |
| Resistenza DC conduttore esterno | 41 Ω/km |
| Capacità | 49 pF/m |
| Tensione di esercizio max. | 1100 kVac |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,02725 kg/m |
| Intervallo temperatura di esercizio | -55°C / +200°C |
| Raggio di curvatura min. dinamco | 36 mm |
| Raggio di curvatura min. statico | 18 mm |
| Resistenza max. di trazione | 55 N |
| Calore di combustione | 0,03 kWh/m² |
