RG 11-FRNC
Cavo RG 11 FRNC (Ø 10mm) Nero/Grigio Cavo coassiale a norma MIL C-17
75 Ω – Conduttore: Cu/Sn 1.20 mm (7×0.40mm)
Cod: 2560
Tipo | RG 11 |
---|---|
Colore | Nero |
Lunghezza | al metro |
EAN | 4024608042909 |
+ STRUTTURA + | | |
Tipologia conduttore interno | Trefolo |
N° conduttori | 1 |
Composizione conduttore (n x mm) | 7 x 0,40 |
Conduttore interno | Cu |
Finitura conduttore | Sn |
Dimensione conduttore | 1.20 mm |
Isolante | PE |
Dimensione isolante | 7.24 mm |
Materiale 1° schermo | Treccia Cu |
Dimensione 1° schermo | 8,05 mm |
Copertura 1° schermo (opzionale) | 96% |
Mantello | FRNC |
Dimensione guaina | 10.00 mm |
+ PROPRIETÁ ELETTRICHE + |
|
Impedenza caratteristica | 75 Ω |
↓ Attenuazione a 20°C ↓ |
|
1 MHz dB/100m | 1.1 |
10 MHz dB/100m | 1.8 |
20 MHz dB/100m | 2.7 |
50 MHz dB/100m | 4.2 |
100 MHz dB/100m | 7 |
200 MHz dB/100m | 10.6 |
500 MHz dB/100m | 15.5 |
1000 MHz dB/100m | 26.6 |
2000 MHz dB/100m | 48.8 |
3000 MHz dB/100m | 61.3 |
Velocità di propagazione | 0,66 v/c |
Resistenza DC conduttore interno | < 22.2 Ω/km |
Resistenza DC conduttore esterno | < 4.3 Ω/km |
Capacità | 67 pF/m |
↓ Return loss ↓ |
|
5-50 MHz | > 18 db |
50-470 MHz | > 18 db |
470-1000 MHz | > 18 db |
Tensione di esercizio max. | 3,7 kVac |
Tensione di prova ac | 8 kVac |
+ PROPRIETÁ MECCANICHE + |
|
Peso | 0,1453 kg/m |
Intervallo temperatura d'installazione | -5°C / +55°C |
Intervallo temperatura di esercizio | -20°C / +70°C |
Intervallo temperatura di stoccaggio | -20°C / +70°C |
Raggio di curvatura min. dinamco | 100 mm |
Raggio di curvatura min. statico | 50 mm |
Resistenza max. di trazione | 380 N |
Calore di combustione | 0,68 kWh/m² |
Resistenza UV | Limitata |
Brand |
Cavo RG 11 FRNC Materiale guaina Ignifugo non-corrosivo 10 mm (nero) (grigio)
Conduttore Cu/Sn 1.20 mm (7 x 0.40 mm) con schermatura Cu braid
Cavo RG 11 FRNC 75 ohm lunghezza desiderata
Destinazione d’uso: Cavo coassiale HF (radio, tecnologia di misurazione)
Diversi settori di utilizzo come la trasmissione di segnali video (impedenza 75 Ohm)
Cavo coassiale per antenna TV e Cavo Coassiale per Telecamere
Caratteristiche:
- Impedenza: 75 Ohm
- Diametro esterno: 10 mm
- Colore: Nero, Grigio
- Categoria: Cavi coassiali RF
- Destinazione d’uso: Cavo coassiale HF (radio, tecnologia di misurazione)
- Temperatura operativa: -20°C / +70°C
- Cavo RG 11 PVC a norma MIL C-17 (Cavi coassiali per il settore militare)
I colori e le presentazioni possono differire dall’immagine
Cod: 2560 bda connectivity
Disegni tecnici su richiesta. Contattateci
Prodotti correlati
-

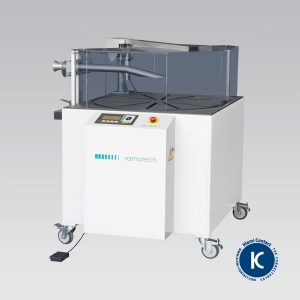

KRI 800 T
Matassatore abbinabile alle macchine per la lavorazione dei cavi post-processo
Diametro max. cavo: 35 mm – Diametro interno ed esterno regolabile da 250 mm a 750 mm – SPS e parametri programmabili tramite LCD: Passo della bobina – Distanza di avvolgimento dopo il taglioCod: KRI 800 T -
RG 11 Y-PE
Cavo RG 11 PE nero (Ø 6mm)
75 Ω Dim. conduttore interno: 1.20 mm (7×0.40mm) Cu/Sn
Cod: 28790900Cod: 28790900 -
AM 3850: Macchina Taglia-Spela con Taglio Rotativo e Longitudinale
Macchina taglia-spela con Taglio rotativo – taglio longitudinale opzionale
Diametro max. cavo: 20 mm – Sezione max. cavo: 70 mm² – Spelatura max. 1/2: 210 mm / 110 mm
La macchina taglia-spela AM 3850 offre taglio rotativo ad alta precisione e forza di taglio elevata, garantendo alta produttività e facilità d’uso con touch screen e trascinamento a nastro.Cod: AM 3850 -
AM3800 Macchina Taglia Spela Cavi Automatica Metzner: La Scelta Ottimale per il Cablaggio Elettrico
Macchina taglia-spela Cavo multipolare schermato, unipolare, coassiale, trefoli
Diametro max. cavo: 20 mm – Sezione max. cavo: 70 mm² – Spelatura max. 210 mm / 140 mm
Soluzione Completa per Taglio e Spelatura CaviCod: AM 3800 -

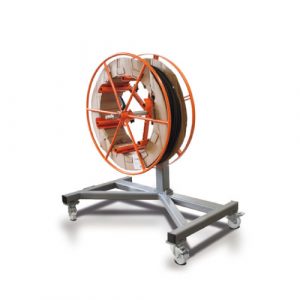

DRS 2.850
