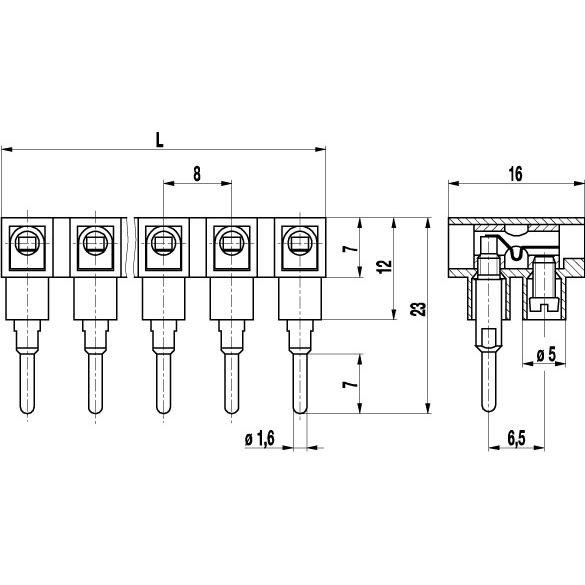

Morsettiera con spina verticale; 302-NSLP (-HDS)

Cod: 302-NSLP(-HDS)

Morsettiera a basso profilo per innesto spina verticale – Passo: 8 mm – Da 2 a 12 poli – III/3/200V/4KV – 250V sec. la EN 60998-1 – 6 A – PA, Naturale, V-2 – Da -40°C a 100°C

Corrente nominale

6 A
Tensione nominale di isolamento

250V / EN 60998-1
Altezza

23 mm
Esecuzione

Montaggio a pannello, Volante
Angolo montaggio

Verticale
Passo

8 mm
Poli

Da 2 a 12 poli, 2, 4, 4, 5, 6, 7, 8, 9, 10, 11, 12
Genere

Femmina
Ingresso cavo

180°
Foro

2.8 mm
Aggancio sul circuito stampato

No
Spelatura

7 mm
AWG con lamella di protezione

22 AWG – 14 AWG
AWG senza lamella di protezione

20 AWG – 12 AWG
Cavo multitrefolo con lamella di protezione

0,34 – 1,5 mm²
Cavo multitrefolo senza lamella di protezione

0,5 – 2,5 mm²
Cavo unipolare con lamella di protezione

0,34 – 2,5 mm²
Cavo unipolare senza lamella di protezione

0,5 – 4 mm²
Vite

M2,6
Materiale vite

Acciaio zincato, passivato
Coppia Di Serraggio Vite

0,4 Nm
Mat boccola

CuZn / Ni
Gruppo isolamento

I
Lamella salva cavo

Acciaio Inox
Corpo Isolante

PA, Naturale, V-2
Corpo isolante NOFLAME

PA, Bianco, V-0
Temperatura operativa

-40°C / +100°C
Tipo

Basso profilo
Brand

MPN

KP002-NELPKCE
Certificazioni

CSA, ROHS
Terminale

Spina

Contattaci per qualsiasi informazione

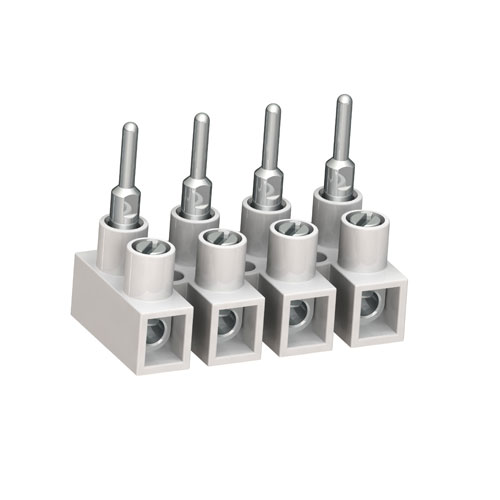

Morsetto Europa mammut con spina verticale versione ribassata

DESCRIZIONE

La morsettiera con spina, versione bassa, disponibile con passo 8 mm da 2 a 12 poli. Dispone di un collegamento a vite per polo e di un perno verticale per il collegamento all’unità di bloccaggio femmina. La morsettiera a innesto KP002-NELPKCE crea una connessione a innesto in cui gli ingressi dei cavi si trovano parallelamente uno sopra l’altro. Questa combinazione di morsettiere a spina a innesto richiede uno spazio di montaggio relativamente ridotto. Ecco perché le forze di trazione sui conduttori non hanno alcun effetto diretto sulle prestazioni di contatto. Questa disposizione non consente il collegamento di un conduttore di terra. Queste morsettiere possono essere montate a vite su un supporto.

Opzioni

  • Possibile marcatura
  • Ponticello
