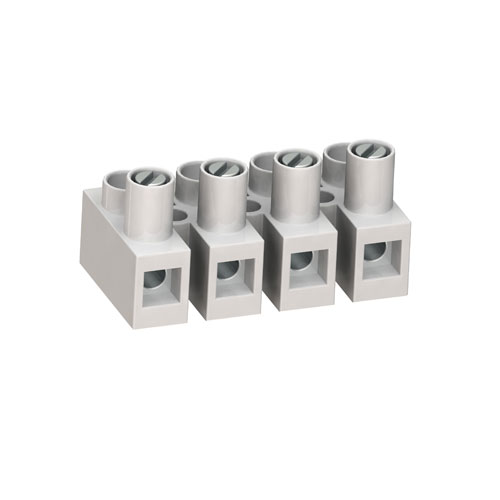

Morsettiera Presa femmina 302-STB (-DS)

Cod: 302-STB(-DS)

Morsettiera con presa per innesto spina orizzontale – Passo: 8 mm – Da 2 a 12 poli – componenti industriali morsetti mammut Europa

Corrente nominale

6 A
Tensione nominale di isolamento

450V / EN 60998-1
Altezza

15 mm
Esecuzione

Montaggio a pannello, Volante
Angolo montaggio

Orizzontale
Passo

8 mm
Poli

Da 2 a 12 poli, 2, 4, 4, 6, 7, 8, 9, 10, 11, 12
Genere

Femmina
Ingresso cavo

180°
Foro

2.8 mm
Aggancio sul circuito stampato

No
Spelatura

6 mm
AWG con lamella di protezione

22 AWG – 14 AWG
AWG senza lamella di protezione

20 AWG – 12 AWG
Cavo multitrefolo con lamella di protezione

0,34 – 1,5 mm²
Cavo multitrefolo senza lamella di protezione

0,5 – 2,5 mm²
Cavo unipolare con lamella di protezione

0,34 – 2,5 mm²
Cavo unipolare senza lamella di protezione

0,5 – 4 mm²
Vite

M2,6
Materiale vite

Acciaio zincato, passivato
Coppia Di Serraggio Vite

0,4 Nm
Mat boccola

CuZn / Ni
Gruppo isolamento

I
Lamella salva cavo

CuSn / Sn
Corpo Isolante

PA, Naturale, V-2
Corpo isolante NOFLAME

PA, Bianco, V-0
Temperatura operativa

'-40°C / +100°C
Brand

MPN

302-STB (-DS)
Certificazioni

CSA, cUL, NO FLAME, ROHS
Terminale

Presa

Contattaci per qualsiasi informazione

DESCRIZIONE

La morsettiera a innesto 302-STB è disponibile con passo 8 mm da 1 a 12 poli. Dispone di una connessione a vite per polo e una presa per spina. I piedini scanalati e le prese scanalate della morsettiera a innesto 302-STS creano una pressione di contatto adeguata. Grazie al piccolo passo di 8 mm, questa versione è adatta per applicazioni in cui lo spazio è limitato.
Morsettiera dotata di lamella di protezione del cavo
Queste morsettiere possono essere montate a vite su un supporto.
