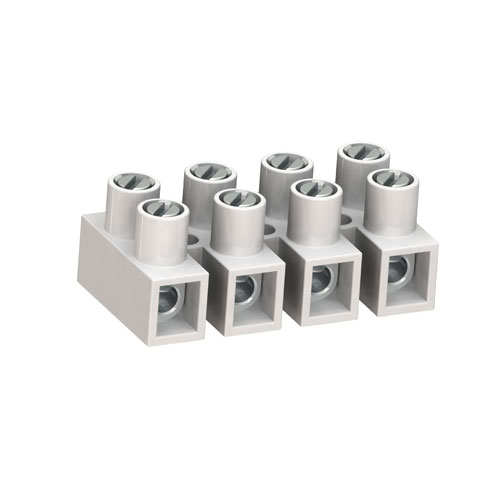

Morsettiera europa a basso profilo 302-N (-HDS)
Morsettiera a basso profilo – Passo: 8 mm – Da 1 a 12 poli – III/3/250V/4KV – 250V sec. la EN 60998-1 – 17,5 A – PA, Naturale, V-2 – Da -40°C a 100°C
| Corrente nominale | 17,5 A |
|---|---|
| Tensione nominale di isolamento | 250V / EN 60998-1 |
| Altezza | 12 mm |
| Esecuzione | Montaggio a pannello, Volante |
| Angolo montaggio | Verticale |
| Passo | 8 mm |
| Poli | Da 1 a 12 poli, 1, 2, 4, 4, 5, 6, 7, 8, 9, 10, 11, 12 |
| Genere | Femmina |
| Ingresso cavo | 180° |
| Foro | 2.8 mm |
| Aggancio sul circuito stampato | No |
| Spelatura | 5 mm |
| AWG con lamella di protezione | 22 AWG – 14 AWG |
| AWG senza lamella di protezione | 20 AWG – 12 AWG |
| Cavo multitrefolo con lamella di protezione | 0,34 – 2,5 mm² |
| Cavo multitrefolo senza lamella di protezione | 0,5 – 2,5 mm² |
| Cavo unipolare con lamella di protezione | 0,34 – 2,5 mm² |
| Cavo unipolare senza lamella di protezione | 0,5 – 4 mm² |
| Vite | M2,6 |
| Materiale vite | Acciaio zincato, passivato |
| Coppia Di Serraggio Vite | 0,4 Nm |
| Mat boccola | CuZn / Ni |
| Gruppo isolamento | I |
| Lamella salva cavo | Acciaio Inox |
| Corpo Isolante | PA, Naturale, V-2 |
| Corpo isolante NOFLAME | PA, Bianco, V-0 |
| Temperatura operativa | -40°C / +100°C |
| Tipo | Basso profilo |
| Brand | |
| MPN | KP002-NKCE |
| Certificazioni | CSA, NO FLAME, ROHS, VDE |
Contattaci per qualsiasi informazione
Morsettiera Europa versione ribassata con lamella di protezione cavo
DESCRIZIONE
Il morsetto mammut Europa nella versione ribassata passo 8 mm, è disponibile da 1 a 12 poli. La versione a basso profilo (di 3 mm) è adatta per applicazioni in cui lo spazio di montaggio è limitato (ad es. in scatole di plastica dove non sono richieste distanze di dispersione). La flessibilità del materiale in poliammide consente il montaggio anche su superfici curve.
Grazie alla lamella di protezione il filo elettrico è protetto dal danneggiamento causato dalla rotazione della vite di serraggio.
Opzioni:
- Chiuso su un lato
- Possibilità di marcatura
- Corpo isolante in poliammide speciale per elettrodomestici
- Viti in ottone
Numero di poli maggiore, su richiesta. Contattateci.
*I dati e le caratteristiche riportati sono soggetti a variazioni senza preavviso.
