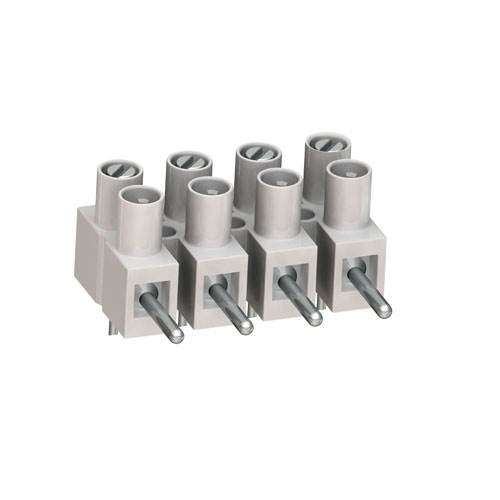

Morsettiera con spina maschio con pin per c.s. 302-SVG
Morsettiera a spina con pin per circuito stampato – Passo: 8 mm – Da 2 a 12 poli – Caratteristiche dei morsetti mammut
| Corrente nominale | 6 A |
|---|---|
| Tensione nominale di isolamento | 450V / EN 60998-1 |
| Altezza | 20 mm |
| Esecuzione | Da circuito stampato |
| Angolo montaggio | Orizzontale |
| Passo | 8 mm |
| Poli | Da 2 a 12 poli, 2, 4, 4, 6, 7, 8, 9, 10, 11, 12 |
| Genere | Maschio |
| Foro | 2.8 mm |
| Aggancio sul circuito stampato | Si |
| Spelatura | 5 mm |
| AWG con lamella di protezione | 22 AWG – 14 AWG |
| AWG senza lamella di protezione | 22 AWG – 14 AWG |
| Cavo multitrefolo con lamella di protezione | 0,34 – 1,5 mm² |
| Cavo multitrefolo senza lamella di protezione | 0,34 – 2,5 mm² |
| Cavo unipolare con lamella di protezione | 0,34 – 2,5 mm² |
| Cavo unipolare senza lamella di protezione | 0,34 – 2,5 mm² |
| Vite | M2,6 |
| Materiale vite | Acciaio zincato, passivato |
| Coppia Di Serraggio Vite | 0,4 Nm |
| Mat boccola | CuZn / Sn |
| Gruppo isolamento | I |
| Lamella salva cavo | CuSn / Sn |
| Corpo Isolante | PA, Naturale, V-2 |
| Corpo isolante NOFLAME | PA, Bianco, V-0 |
| Temperatura operativa | '-40°C / +100°C |
| Brand | |
| MPN | KP002-EVG |
| Certificazioni | CSA, NO FLAME, ROHS |
| Terminale | Spina |
Contattaci per qualsiasi informazione
Morsettiera a vite con spina e pin a saldare per circuito stampato. Morsettiera per circuito stampato passo 8 mm.
DESCRIZIONE
La morsettiera plug-in 302-SVG è dotata di un pin a saldare e progettata per l’uso su PCB. Grazie al piccolo passo di 8 mm, questo design è adatto per applicazioni in cui lo spazio è limitato.
Il corpo isolante in PA poliammide flessibile rende questa morsettiera a vite per circuito stampato adatta al montaggio anche su superfici curve.
Usato in combinazione con una morsettiera 302-FB, la pressione di contatto viene applicata da una molla in acciaio inossidabile. La direzione del plug-in è parallela. L’ingresso del filo si trova nella direzione della spina.
In combinazione con 302-FLW-DS crea un collegamento a spina angolare adatto a risolvere anche condizioni di montaggio difficili. Il connettore angolare a innesto tipo 302-FLW-DS è dotato di una molla di contatto che forma un’unità con la protezione del filo. La direzione di inserimento è in un angolo di 90°. L’ingresso del filo è perpendicolare alla direzione di inserimento. In condizione di collegamento, tutti i componenti metallici sono protetti contro il contatto accidentale, ad eccezione dei pin a saldare. Le viti sono imperdibili, resistenti alle vibrazioni e assicurate contro l’autoallentamento. Le strisce hanno fori di fissaggio per fissare le viti tra i pali. Il connettore a innesto può essere utilizzato come contatto a tre vie.
OPZIONI / ACCESSORI
- Strisce di marcatura BST-302
- Pin a saldare più lunghi fino a 75 mm
