Foratrice per Quadri Elettrici: Ottimizza la Produzione
DrillingTech è la soluzione all’avanguardia per il taglio e la foratura dei quadri elettrici. Integrato con il software di progettazione SPAC Automazione, DrillingTech ottimizza la produzione, riducendo i tempi di lavorazione e garantendo risultati di alta qualità. Scopri come DrillingTech può trasformare la tua produzione di quadri elettrici.
| Alimentazione elettrica | 400V 3F+N+T |
|---|---|
| Alimentazione pneumatica | 5.5 +/-0.5bar – consumo previsto 280Nl/minuto (optional compressore) |
| Portautensili | Cono ISO30 DIN 69871 con pinza ER25 |
| Superficie lavorabile (dimensioni massime) | 2000x1200mm con risvolto a 90° nominale 10mm (max 20mm) |
| Corse nominali (X Y Z) | X=2420mm, Y=1210mm Z=90mm |
| Controllo e assi elettrici | Sistema di programmazione robot a 3 assi Bosch Rexroth IndraControl |
| Potenza mandrino standard e velocità | 3.8 kW – 24000 rpm max |
| Cambio utensile | Automatico con magazzino a 13 posizioni |
| Lubrificazione utensili | A micronebbia |
| Raccolta truciolo | Automatica con aspirazione |
| Dimensioni LxPxH | 4100 x 1850 x 2200 mm |
| Certificazioni | Direttiva Macchine 2006/42/CE |
| Accessori opzionali | • accessori di foratura e fresatura secondo esigenze |
Contattaci per qualsiasi informazione
Scopri le Soluzioni Avanzate per la Costruzione di Quadri Elettrici: Foratrici, Macchine di Taglio e Altro
Klemi Contact offre soluzioni avanzate per la costruzione di quadri elettrici, grazie alla potenza e precisione delle macchine automatiche di taglio e foratura come DrillingTech. Questa soluzione, ideale per grandi formati, è progettata appositamente per la produzione di quadri elettrici, garantendo una lavorazione accurata ed efficiente.

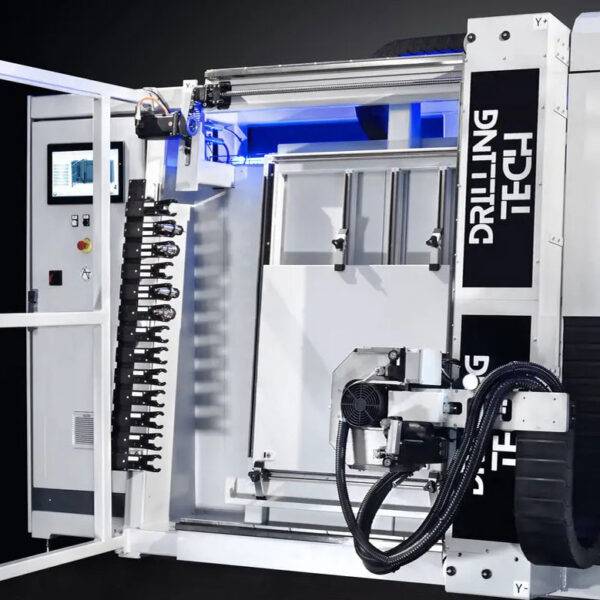

DrillingTech è una stazione di foratura, fresatura e maschiatura su lamiere in acciaio non legato e acciaio INOX, progettata per aumentare la produttività nei processi di cablaggio dei quadri elettrici. Grazie alla sua integrazione con il software di progettazione SPAC Automazione, consente un flusso di lavoro diretto dal progetto alla produzione, ottimizzando l’efficienza e riducendo i tempi di lavorazione.
Questa soluzione versatile consente il taglio su lamiere, grazie alla sua lunga corsa verticale “asse y”. La testa di fresatura commuta automaticamente tra diversi tipi di utensili, consentendo di forare, maschiare e fresare su superfici piane e verticali.
DrillingTech si distingue anche per la sua connettività e facilità di implementazione nell’industria 4.0, offrendo un’ampia gamma di funzionalità per soddisfare le esigenze delle imprese che operano nel settore dei quadri elettrici.
Dettaglio di Fresatura Precisa con DrillingTech: Soluzione Avanzata di Taglio per Quadri Elettrici
Dalla collaborazione tra SDProget e Automation Tech è nata DrillingTech: l’unità di foratura e fresatura che consente all’operatore di preparare le piastre di supporto di quadri elettrici, armadi e contenitori in modo automatico, garantendo massima precisione ed efficienza. Oltre alle piastre interne, con questa soluzione è possibile forare i pannelli esterni per il fissaggio di pulsanti, lampade, pannelli operatore, strumenti, ventole, condizionatori e tanto altro.
Funzionalità Principali di DrillingTech
- Foratura e fresatura di piastre interne ed esterne per il fissaggio dei componenti elettrici.
- Integrazione completa con il software di progettazione SPAC Automazione, permettendo il passaggio diretto dal progetto alla produzione.
- Generazione automatica dello schema di foratura da SPAC Automazione, con possibilità di modifiche manuali.
- Esportazione dei dati di foratura per verifica e analisi.
- Elaborazione automatica del file di lavorazione per la foratura automatica.
Specifiche tecniche
L’unità di lavorazione di foratura – fresatura DrillingTech riceve istruzioni dagli schemi creati con SPAC Automazione, in ottica Industry 4.0.
La macchina è specializzata nel taglio di lamiere, offrendo una vasta gamma di operazioni tra cui taglio, foratura, fresatura e maschiatura su lamiere di acciaio non legato e acciaio inox, con uno spessore massimo di 3 mm.
DrillingTech processa lamiere con dimensioni fino a 2000×1200 mm e spessore massimo di 10mm, estendibile fino a 20mm con l’adeguata configurazione degli utensili.
Il sistema è dotati di motori brushless con encoder per un controllo preciso degli assi, garantendo una movimentazione fluida e affidabile. La macchina per la foratura armadi per quadro elettrico include guide a carrelli a ricircolo di sfere e viti a ricircolo di sfere per ottimizzare la precisione.
Mandrino base asincrono, con la possibilità di upgrade opzionale a un mandrino sincrono per migliorare le prestazioni e la gestione delle filettature.
La capacità massima di foratura è di 10mm su acciaio legato e 6mm su acciaio inox. Per quanto riguarda la fresatura, è possibile lavorare diametri fino a 12mm su acciaio legato e 10mm su acciaio inox.
Per garantire la sicurezza durante il processo di lavorazione, il sistema utilizza leve di blocco irreversibili e tasselli di contrasto per il bloccaggio delle lamiere sul piano di lavoro.
Grazie alle soluzioni di taglio e foratura di Klemi Contact, come DrillingTech, la produzione di quadri elettrici diventa più efficiente, precisa e conforme alle necessità del settore. Sfruttando le tecnologie più avanzate, è possibile ottimizzare i processi produttivi e garantire risultati di alta qualità.
Aumenta la produttività
DrillingTech trasforma i dati da SPAC Automazione in istruzioni per la nostra macchina, guidando l’operatore attraverso tutte le fasi del processo, dal carico della lamiera al bloccaggio e alla lavorazione.
Dal progetto alla produzione
L’integrazione con SPAC Automazione, un noto CAD Elettrico per l’Automazione Industriale, consente un passaggio fluido dal progetto alla lamiera finita. Le istruzioni di foratura vengono inviate automaticamente alla linea di produzione direttamente dal software, semplificando il processo e migliorando l’efficienza complessiva.
