CESI 100 – Encoder Incrementale Magnetico per Precisione Estrema
Encoder incrementale magnetico da pannello | Angolo di scatto: 3,6° | Impulsi giro:100 | Alloggiamento robusto | Può operare a 5V o a 24V | IP65 | Regolazione del momento d’inerzia a richiesta | Attuatore da 8 mm
| Capacità tra due contatti | ≤2 pF |
|---|---|
| Forza di attuazione | 1,5 a 4,5 N |
| Segnale d'uscita | Uscita angolo retto – versione H TTL-compatibile, versione G 0 a UB |
| Tensione alimentazione | versione H 5 V– ± 10%, versione G 24 V – ± 5% |
| Imax. di commutazione | versione H < 60 mA versione G < 20 mA |
| Diametro | 50 mm |
| Angolo di scatto | 3,6° |
| Impulsi giro | 100 |
| Riconoscimento rotazione | 2 uscite con spostamento di fase per la direzione di rotazione dell'albero (14) |
| Tipo | Incrementale |
| Filetto | M10 x 0,75 |
| Res. el. con carico | Tipico 80mΩ; max.1Ω |
| Res. el. cont. fine vita | 100 mΩ |
| Res el senza carico | ≤100 mΩ |
| Res. el. cont. inizio vita | 200 mΩ |
| Resistenza di isolamento | ≥ 10^10Ω |
| Max n giri minuto | 1000 min.–1 |
| Momento massimo iniziale | 5 Nm |
| Momento torcente | 4 Ncm (8 Ncm opzionale) |
| Corrente max riposo | 0,7 mA |
| Tensione di test (1 min) | 500 V |
| Fly wheel effect | 0,023 Ncm² |
| Pmax. commutazione | 24 V– / 30 mA |
| Corsa interruttore impulso | 0,8 mm |
| Generazione impulsi | Magnetico |
| App cinematiche | No |
| Capacità contatto terra | ≤2 pF |
| Corpo | Plastico |
| Finitura contatti | Polyacetal, POM; Codice PM |
| Diametro attuatore | 6 mm |
| Lunghezza attuatore | 25 mm |
| Pulizia ultrasuoni | No |
| Pulsante integrato | No |
| Errore angolare | Non linearità differenziale < ± 0.176 °, non linearità integrale < ± 1,4 ° |
| Posizionamento radiale | No |
| Posizione rispetto al C.S. | Perpendicolare |
| Risoluzione angolare | Segnale-PWM 0…100% (1 kHz ± 10%) |
| Intervallo temperatura di stoccaggio | -40°C / + 85°C |
| Temperatura operativa | -20°C / +70°C |
| Uscite opzionali | Uscita analogica: 2 foto-transistor-gates, Uscita digitale 2 Schmitt-Trigger per-TTL / C-MOS-technique. Fan out 10 TTL-standard-gates |
| Vibrazioni | 10 g, 10–500 Hz |
| Protezione | Alloggiamento chiuso |
| Shock | 50 g, 11ms |
| Certificazioni | ROHS |
| Brand | |
| MPN | CESI 100 |
Contattaci per qualsiasi informazione
CESI 100: Encoder Incrementale Magnetico da Pannello con 100 Impulsi per Giro e Robusto Alloggiamento
Il CESI 100 è un encoder incrementale magnetico da pannello progettato per offrire una precisione estrema nei sistemi di controllo di movimento. Con un angolo di scatto di 3,6° e un impressionante numero di 100 impulsi per giro, rappresenta la soluzione ideale per applicazioni che richiedono un elevato grado di dettaglio nella rilevazione del movimento.
Il robusto alloggiamento del CESI 100 assicura una durata e una resistenza superiori anche in condizioni ambientali impegnative. Può operare sia a 5V che a 24V, offrendo flessibilità nell’integrazione con una varietà di sistemi elettronici. La regolazione del momento d’inerzia è disponibile su richiesta, consentendo una personalizzazione avanzata in base alle esigenze specifiche dell’applicazione.
Con un attuatore da 8 mm di diametro, il CESI 100 offre una corsa interruttore impulso di 0,8 mm, garantendo un rilevamento preciso del movimento. Il diametro complessivo di 50 mm lo rende compatto e adatto a spazi limitati.
L’elettronica avanzata a 100 impulsi per giro fornisce una risoluzione superiore, contribuendo a garantire un controllo di movimento impeccabile. Le versioni a 5 e 24 Vdc offrono flessibilità nell’alimentazione, adattandosi alle specifiche esigenze dell’applicazione.
Il CESI 100 offre un tatto liscio grazie al meccanismo di arresto magnetico, assicurando una transizione fluida tra i movimenti. Su richiesta, è disponibile una versione con manopola e pannello frontale per un’interfaccia utente ottimizzata.
La versione stagna per montaggio centrale consente l’installazione in ambienti esposti a umidità e polvere, garantendo prestazioni affidabili nel tempo.
Esplora il CESI 100 e porta la precisione del tuo sistema di controllo di movimento a nuovi livelli di affidabilità e versatilità.
Caratteristiche
- Elettronico a 100 impulsi pro giro
- Versioni 5 e 24 Vdc
- Tatto liscio grazie al meccanismo di arresto magnetico

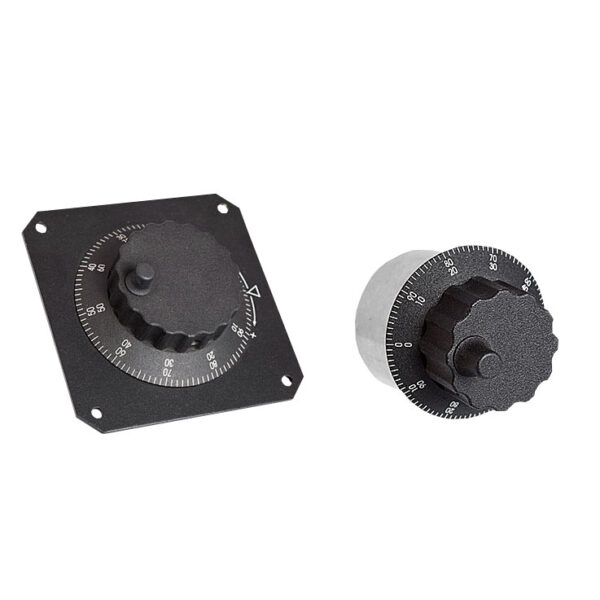

- A richiesta versione con manopola e pannello frontale
- Versione stagna per montaggio centrale
Campi d’Applicazione:
- Sistemi di Controllo di Movimento Avanzato
- Automazione Industriale di Precisione
- Sistemi di Posizionamento e Movimento
- Applicazioni con Spazi Limitati
- Ambienti Severi Esposti a Umidità e Polvere
