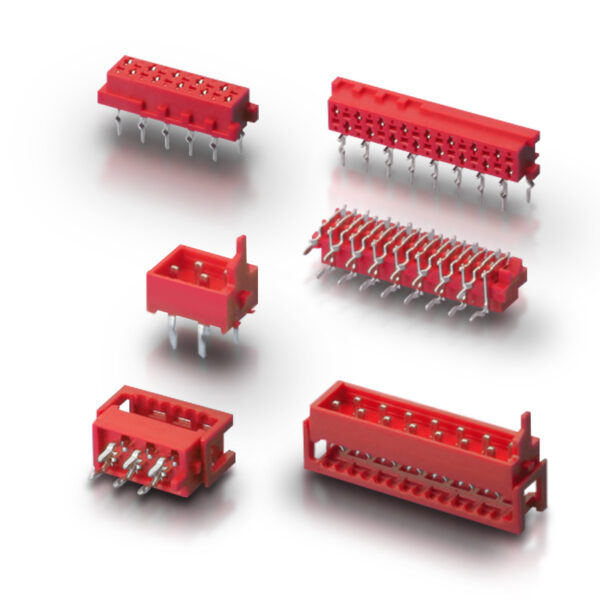

![Connettore miniaturizzato IDC passo 2,54mm 2.54mm pitch IDC miniaturized connector](https://www.klemi-contact.com/wp-content/uploads/2022/01/coverbg699.jpg)
BG699
Connettore miniaturizzato IDC passo 2,54mm
N° di poli da 4 a 20 – compatibile con cavo piatto passo da 1,27 mm e 1 mm
Pressacavo | Con gancio, Senza gancio |
---|---|
Tecnologia | IDC |
Passo | 2,54 mm |
Poli | 4, 6, 8, 10, 12, 14, 16, 18, 20 |
Esecuzione | Cavo piatto, Da circuito stampato, Paddle Board, Volante |
Genere | Femmina, Maschio |
Corpo Isolante | Termoplastica (UL 94 V-0) |
Colore | Rosso |
Materiale contatti | Cu-alloy |
Finitura contatti | NiSn |
N° di file | 2 |
Sezione AWG | 26 AWG, 28 AWG |
Uscita cavo | 180°, 90° |
Corrente nominale | 1,5 A |
Tensione nominale | 100 V RMS |
Resistenza di isolamento | > 1000 MΩ |
Resistenza di contatto | < 20 mΩ |
Tensione di prova ac | 500 Vac RMS |
Temperatura operativa | -40°C / +105°C |
Brand | |
MPN | BG699 |
Connettore miniaturizzato IDC
Informazioni tecniche: Saldatura a onda e riflusso
Tipologie
- Connettore miniaturizzato volante maschio su filo (Male-On-Wire Connectors)
- Connettore maschio miniaturizzato per circuito stampato – diritto (Male-On-Board)
- Connettore Paddle board
- Connettore femmina miniaturizzato per circuito stampato – diritto (Female-On-Board)
- Connettore femmina miniaturizzato per circuito stampato – ad angolo retto (Female-On-Board)
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
Prodotti correlati
-

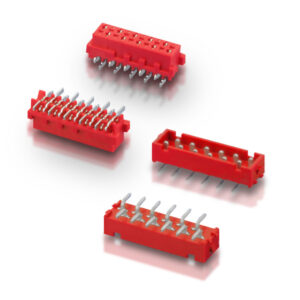

Connettore miniaturizzato SMD passo 2.54 mm
