3866
Cavi coassiali per sistemi di distribuzione via cavo Telass® 3000 – PE
Classe EMC A++, secondo KDG 1 TS 153 – cavi per interni nella gamma da 5 MHz a 3000 MHz
CATV – (TV via cavo) – FCA – < 0,9 Ω
| CPR | Fca |
|---|---|
| CE | EN 50117; EN 50575 |
| VDE | EN 50117; EN 50575 |
| EN | EN 50117 / Class "A++" |
| Colore | Nero |
| + STRUTTURA + | | |
| Conduttore interno | Cu bare |
| Dimensione conduttore | 1 mm |
| Contenuto di rame (kg/m) | 0.025 |
| Dimensione isolante | 4,50 mm ± 0,10 |
| Isolante | Cell-PE |
| Conduttore esterno | 2 lamine Al sovrapposte longitudinalmente |
| 2° materiale esterno | Treccia Cu/Sn |
| Copertura opzionale 2° materiale esterno | 74% |
| Guaina esterna d'insieme | PE |
| Dimensione guaina | 6,80 mm ± 0,15 |
| + PROPRIETÁ ELETTRICHE + |
|
| Classe emc | A++ |
| ↓ Attenuazione a 20°C ↓ |
|
| 5 MHz dB/100m | 1,4 db/100m |
| 50 MHz dB/100m | 4,5 db/100m |
| 100 MHz dB/100m | 6,4 db/100m |
| 200 MHz dB/100m | 9,1 db/100m |
| 500 MHz dB/100m | 14,5 db/100m |
| 800 MHz dB/100m | 18,5 db/100m |
| 1000 MHz dB/100m | 20,7 db/100m |
| 2000 MHz dB/100m | 29,6 db/100m |
| 3000 MHz dB/100m | 36,5 db/100m |
| Velocità di propagazione | 0,82 v/c |
| Capacità | 54 pF/m |
| Resistenza DC conduttore interno | <= 24 Ω/km |
| Resistenza DC conduttore esterno | <= 12 Ω/km |
| ↓ Return loss ↓ |
|
| 5-30 MHz | > 26 db |
| 30-470 MHz | > 26 db |
| 470-1000 MHz | > 24 db |
| 1000-2000 MHz | > 20 db |
| 2000-3000 MHz | > 18 db |
| Impedenza caratteristica | <= 0,9 Ω |
| Attenuazione di schermatura 30-1000 MHz | > 110 db |
| Attenuazione di schermatura 1000-2000 MHz | > 105 db |
| Attenuazione di schermatura 2000-3000 MHz | > 100 db |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,04489 kg/m |
| Raggio di curvatura min. dinamco | 68 mm |
| Raggio di curvatura min. statico | 34 mm |
| Resistenza max. di trazione | 100 N |
| Calore di combustione | 0,18 kWh/m |
| Resistenza UV | Buona |
| Temperatura operativa | -20°C / +70°C |
| Intervallo temperatura d'installazione | -5°C / +55°C |
| Brand |
Contattaci per qualsiasi informazione
Cavo di installazione domestica (cavo antenna)
I cavi di distribuzione e di linea sono utilizzati nelle reti di comunicazione a banda larga.
Possono essere utilizzati anche nelle reti di comunicazione pubbliche a banda larga o nelle installazioni sotterranee.
Il cavo coassiale (in inglese coaxial cable, usualmente abbreviato in coax, /ˈkoʊ.æks/), nelle telecomunicazioni, è un cavo elettrico utilizzato come mezzo trasmissivo di segnale elettrico informativo, appartenente alle linee di trasmissione e molto usato nelle comunicazioni elettriche.
Cavi coassiali per Distribuzione Interrata o Posa Sospesa

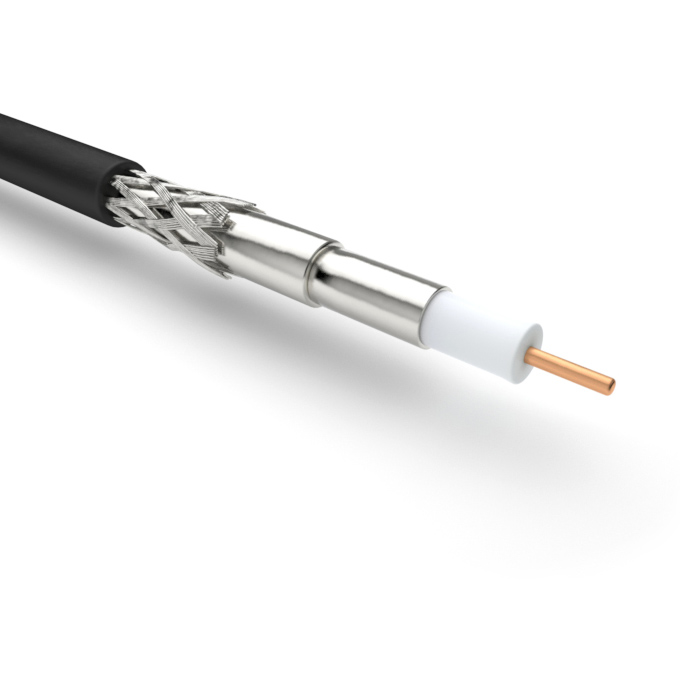

I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
