31700900

Cod: 31700900

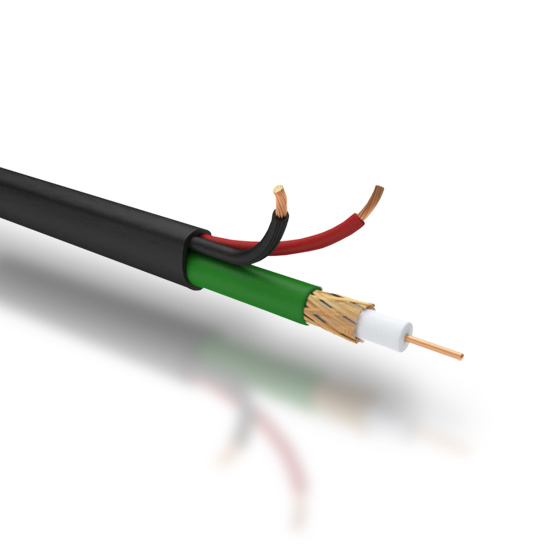

Cavo coassiale combinato + cavo di alimentazione KOM 0,6/3,7 + 2×0,75 mm² – FRNC

CPR	Eca
Tipo	Combinato
Colore	Nero
Lunghezza	lunghezza di fabbricazione
+ STRUTTURA +	–
Conduttore interno	Cu bare
Dimensione conduttore	0,6 mm
Dimensione isolante	3,74 mm
Isolante	PE
Dimensioni 1° materiale esterno	4,3 mm
Conduttore esterno	Treccia Cu
Copertura opzionale 1° materiale esterno	83%
Dimensione guaina	6 mm
Guaina esterna d'insieme	FRNC
Dimensioni conduttore intermedio di alimentazione	1,15 mm
Materiale conduttore interno di alimentazione	Cu bare
Dimensione isolante del cavo di alimentazione	2,2 mm
Materiale isolante del cavo di alimentazione	FRNC
+ PROPRIETÁ ELETTRICHE +
Impedenza caratteristica	75 Ω ± 1%
↓ Attenuazione a 20°C ↓
1 MHz dB/100m	1,1 db/100m
5 MHz dB/100m	2,5 db/100m
10 MHz dB/100m	3,5 db/100m
20 MHz dB/100m	4,9 db/100m
100 MHz dB/100m	10,3 db/100m
135 MHz dB/100m	12 db/100m
180 MHz dB/100m	13,6 db/100m
200 MHz dB/100m	14,3 db/100m
270 MHz dB/100m	16,8 db/100m
300 MHz dB/100m	17,7 db/100m
360 MHz dB/100m	19,4 db/100m
Velocità di propagazione	0,66 v/c
Capacità	67 pF/m
Resistenza DC conduttore interno	63 Ω/km
Resistenza DC conduttore esterno	13 Ω/km
Tensione di esercizio max.	600 V
+ PROPRIETÁ MECCANICHE +
Peso	0,09454 kg/m
Raggio di curvatura min. dinamco	80 mm
Raggio di curvatura min. statico	40 mm
Calore di combustione	0,55 kWh/m
Resistenza UV	Limitata
Temperatura operativa	-20°C / +80°C
Brand	BDA Connectivity

Contattaci per qualsiasi informazione

I cavi video combi sono costituiti da diversi cavi video coassiali intrecciati o da una combinazione di cavi video e linea di alimentazione.
I cavi abbinati all’alimentazione vengono utilizzati quando non è possibile un’alimentazione separata per la telecamera (linea di controllo, illuminazione, ecc.) nel luogo di utilizzo.
