23910900

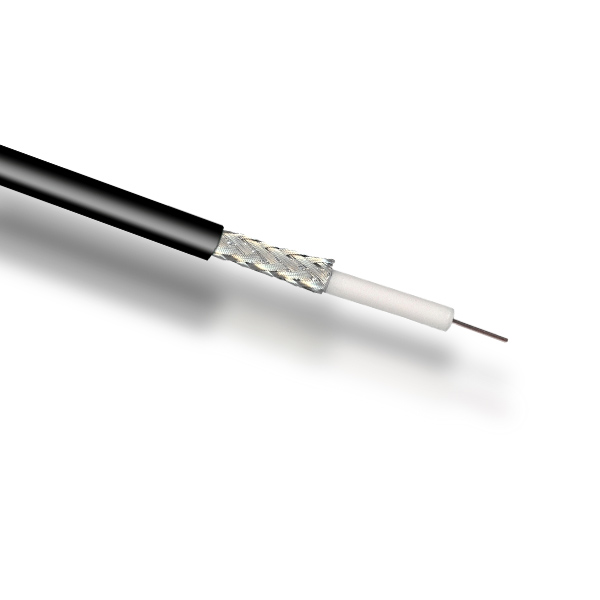

Cavo video coassiale combinato Video 0,6/2,8C – PE
| Colore | Nero |
|---|---|
| Tipo | Coassiale |
| Lunghezza | lunghezza di fabbricazione |
| + STRUTTURA + | – |
| Conduttore interno | Cu bare |
| Dimensione conduttore | 0,6 mm |
| Dimensione isolante | 2,8 mm |
| Isolante | Cell-PE |
| Conduttore esterno | Lamina Al |
| 2° materiale esterno | Cu/Sn |
| Dimensione guaina | 4,5 mm |
| Guaina esterna d'insieme | PE |
| + PROPRIETÁ ELETTRICHE + |
|
| Impedenza caratteristica | 75 Ω ± 1% |
| ↓ Attenuazione a 20°C ↓ |
|
| 1 MHz dB/100m | 1,1 db/100m |
| 5 MHz dB/100m | 2,3 db/100m |
| 10 MHz dB/100m | 3,3 db/100m |
| 100 MHz dB/100m | 10,3 db/100m |
| 135 MHz dB/100m | 12 db/100m |
| 180 MHz dB/100m | 14,6 db/100m |
| 270 MHz dB/100m | 17 db/100m |
| 300 MHz dB/100m | 18 db/100m |
| 360 MHz dB/100m | 19,7 db/100m |
| 800 MHz dB/100m | 29,7 db/100m |
| 1000 MHz dB/100m | 33,3 db/100m |
| Velocità di propagazione | 0,85 v/c |
| Capacità | 59 pF/m |
| Resistenza DC conduttore interno | 59 Ω/km |
| Resistenza DC conduttore esterno | 15 Ω/km |
| Tensione di esercizio max. | 300 V |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,02696 kg/m |
| Raggio di curvatura min. dinamco | 50 mm |
| Raggio di curvatura min. statico | 25 mm |
| Resistenza max. di trazione | 32 N |
| Calore di combustione | 0,09 kWh/m |
| Resistenza UV | Buona |
| Temperatura operativa | -20°C / +80°C |
| Brand |
Contattaci per qualsiasi informazione
I cavi video coassiali BDA Connectivity sono adatti per
- Videosorveglianza
- Tecnologia da studio
- Studi di registrazione
- Produzione televisiva
- Studi televisivi
- Sale regia
- Trasmissione di dati video ai monitor
- Elaborazione industriale delle immagini
I cavi video BDA utilizzano polietilene espanso a bassa attenuazione (cell-PE) come dielettrico e sono doppiamente schermati per fornire una migliore schermatura contro le interferenze.
Questi cavi video coassiali sono caratterizzati da impedenze caratteristiche strettamente limitate di 75Ω +/-1%.
Disponibili con diversi diametri, per diverse lunghezze di trasmissione.
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
