Telass® 100 (1340)

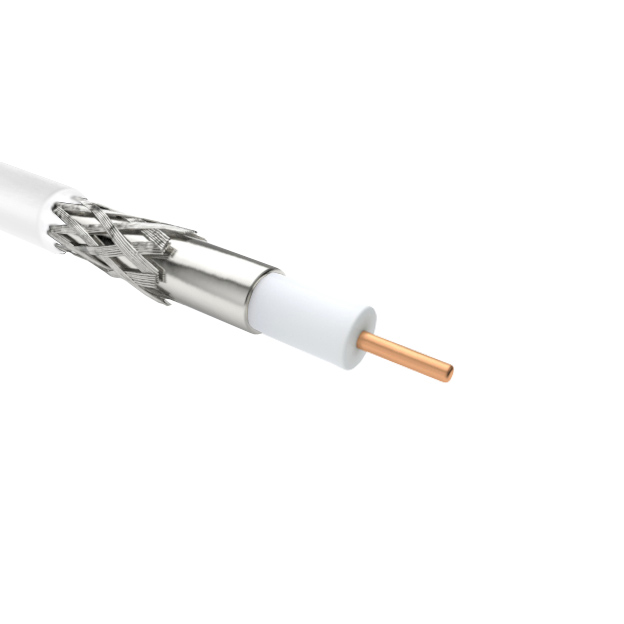

Cavo coassiale con doppia schermatura Telass® 100 – FRNC
CATV – (TV via cavo) – ECA – Classe C – 75Ω
| CPR | Eca |
|---|---|
| CE | EN 50117 |
| VDE | EN 50117 |
| EN | EN 50117 / Class "C" |
| Colore | Bianco |
| + STRUTTURA + | | |
| Conduttore interno | Cu bare |
| Dimensione conduttore | 1,13 mm |
| Contenuto di rame (kg/m) | 0.016 |
| Dimensione isolante | 4,9 mm |
| Isolante | Cell-PE |
| Conduttore esterno | Lamina Al sovrapposta longitudinalmente |
| 2° materiale esterno | Treccia Cu/Sn |
| Guaina esterna d'insieme | FRNC |
| Dimensione guaina | 6,8 mm |
| + PROPRIETÁ ELETTRICHE + |
|
| Classe emc | C |
| ↓ Attenuazione a 20°C ↓ |
|
| 5 MHz dB/100m | 1,2 db/100m |
| 50 MHz dB/100m | 3,9 db/100m |
| 100 MHz dB/100m | 5,6 db/100m |
| 200 MHz dB/100m | 7,9 db/100m |
| 500 MHz dB/100m | 12,8 db/100m |
| 800 MHz dB/100m | 16,4 db/100m |
| 1000 MHz dB/100m | 18,4 db/100m |
| 2000 MHz dB/100m | 26,7 db/100m |
| 3000 MHz dB/100m | 33,4 db/100m |
| Velocità di propagazione | 0,82 v/c |
| Capacità | 55 pF/m |
| Resistenza DC conduttore interno | 18 Ω/km |
| Resistenza DC conduttore esterno | 24 Ω/km |
| ↓ Return loss ↓ |
|
| 5-30 MHz | 23 db |
| 30-470 MHz | 23 db |
| 470-1000 MHz | 20 db |
| 1000-2000 MHz | 18 db |
| 2000-3000 MHz | 18 db |
| Impedenza caratteristica | < 50 Ω |
| Attenuazione di schermatura 30-1000 MHz | > 85 db |
| Attenuazione di schermatura 1000-2000 MHz | > 75 db |
| Attenuazione di schermatura 2000-3000 MHz | > 70 db |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,03823 kg/m |
| Raggio di curvatura min. dinamco | 68 mm |
| Raggio di curvatura min. statico | 34 mm |
| Resistenza max. di trazione | 100 N |
| Calore di combustione | 0,26 kWh/m |
| Resistenza UV | Limitata |
| Temperatura operativa | -40°C / +70°C |
| Intervallo temperatura d'installazione | -5°C / +55°C |
| Brand |
Contattaci per qualsiasi informazione
Cavo coassiale doppia schermatura – FRNC CATV – (TV via cavo) – ECA – Classe C – 75Ω – Klemi Contact, Double shielded coaxial cable bda connectivity
Cavo di installazione domestica (cavo antenna)
I cavi di distribuzione e di linea sono utilizzati nelle reti di comunicazione a banda larga.
Possono essere utilizzati anche nelle reti di comunicazione pubbliche a banda larga o nelle installazioni sotterranee.
Il cavo coassiale (in inglese coaxial cable, usualmente abbreviato in coax, /ˈkoʊ.æks/), nelle telecomunicazioni, è un cavo elettrico utilizzato come mezzo trasmissivo di segnale elettrico informativo, appartenente alle linee di trasmissione e molto usato nelle comunicazioni elettriche.
Cavi coassiali per Distribuzione Interrata o Posa Sospesa
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
