1032
Cavo coassiale con doppia schermatura Telass® 110 – PE
CATV – (TV via cavo) – FCA – Classe A – <5Ω cavo antenna TV
| CPR | Fca |
|---|---|
| CE | EN 50117; EN 50575 |
| VDE | EN 50117; EN 50575 |
| EN | EN 50117 / Class "A" |
| Colore | Nero, Verde |
| + STRUTTURA + | | |
| Conduttore interno | Cu bare |
| Dimensione conduttore | 1,13 mm |
| Contenuto di rame (kg/m) | 0.0325 |
| Dimensione isolante | 4,9 mm |
| Isolante | Cell-PE |
| Dimensioni 1° materiale esterno | 5,5 mm |
| Conduttore esterno | Al-PP-Al |
| Copertura opzionale 1° materiale esterno | 80% |
| Guaina esterna d'insieme | PVC |
| Dimensione guaina | 6,8 mm |
| + PROPRIETÁ ELETTRICHE + |
|
| Classe emc | A |
| ↓ Attenuazione a 20°C ↓ |
|
| 50 MHz dB/100m | 4 db/100m |
| 100 MHz dB/100m | 5,7 db/100m |
| 200 MHz dB/100m | 8,1 db/100m |
| 500 MHz dB/100m | 13,1 db/100m |
| 800 MHz dB/100m | 16,7 db/100m |
| 1000 MHz dB/100m | 18,7 db/100m |
| 2000 MHz dB/100m | 27,1 db/100m |
| 3000 MHz dB/100m | 33,7 db/100m |
| Velocità di propagazione | 0,85 v/c |
| Capacità | 55 pF/m |
| Resistenza DC conduttore interno | < 18 Ω/km |
| Resistenza DC conduttore esterno | < 11,0 Ω/km |
| ↓ Return loss ↓ |
|
| 5-30 MHz | > 28 db |
| 30-470 MHz | > 28 db |
| 470-1000 MHz | > 26 db |
| 1000-2000 MHz | > 23 db |
| 2000-3000 MHz | > 20 db |
| Impedenza caratteristica | < 5 Ω |
| Attenuazione di schermatura 30-1000 MHz | > 100 db |
| Attenuazione di schermatura 1000-2000 MHz | > 90 db |
| Attenuazione di schermatura 2000-3000 MHz | > 85 db |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,04748 kg/m |
| Raggio di curvatura min. dinamco | 68 mm |
| Raggio di curvatura min. statico | 34 mm |
| Resistenza max. di trazione | 135 N |
| Calore di combustione | 0,24 kWh/m |
| Resistenza UV | Buona |
| Temperatura operativa | -40°C / +70°C |
| Intervallo temperatura d'installazione | -5°C / +55°C |
| Brand |
Contattaci per qualsiasi informazione
Cavo di installazione domestica (cavo antenna TV)
I cavi di distribuzione e di linea sono utilizzati nelle reti di comunicazione a banda larga.
Possono essere utilizzati anche nelle reti di comunicazione pubbliche a banda larga o nelle installazioni sotterranee.
Il cavo coassiale (in inglese coaxial cable, usualmente abbreviato in coax, /ˈkoʊ.æks/), nelle telecomunicazioni, è un cavo elettrico utilizzato come mezzo trasmissivo di segnale elettrico informativo, appartenente alle linee di trasmissione e molto usato nelle comunicazioni elettriche.
Cavi coassiali per Distribuzione Interrata o Posa Sospesa

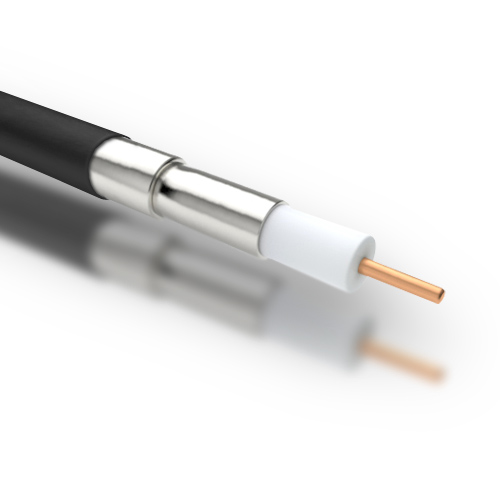

I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
