10160900

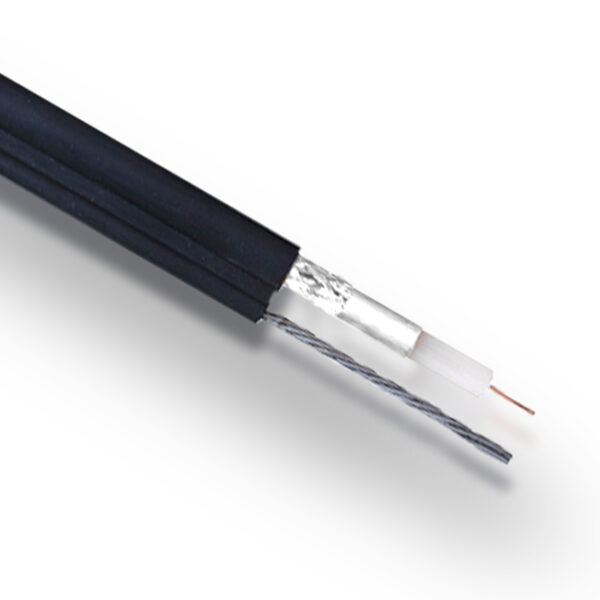

Cavo coassiale schermato per rete di distribuzione Cavo interrato (TV via cavo)
FCA – 75 Ω
Telass® BGAL 1,1/7,3T-PE
| CPR | Fca |
|---|---|
| CE | EN 50117, EN 50575, LVD |
| VDE | EN 50117, EN 50575, LVD |
| NSRLVD | NSR/LVD 2014/35/EU |
| Colore | Nero |
| Lunghezza | lunghezza di fabbricazione |
| + STRUTTURA + | | |
| Conduttore interno | Cu bare |
| Composizione conduttore (n x mm) | 1,12 ± 0,02 mm |
| Contenuto di rame (kg/m) | 0.035 |
| Dimensione isolante | 7,25 ± 0,10 mm |
| Isolante | PE |
| Conduttore esterno | Lamina Al a sovrapposizione longitudinale + treccia |
| Dimensioni 1° materiale esterno | 7,35 mm |
| Dimensione guaina | 10,60 x 21,0 mm |
| Guaina esterna d'insieme | PE |
| Materiale filo messaggero | Acciaio |
| + PROPRIETÁ ELETTRICHE + |
|
| ↓ Attenuazione a 20°C ↓ |
|
| 5 MHz dB/100m | 0,8 db/100m |
| 50 MHz dB/100m | 3,9 db/100m |
| 100 MHz dB/100m | 5,8 db/100m |
| 200 MHz dB/100m | 8,5 db/100m |
| 500 MHz dB/100m | 14 db/100m |
| 800 MHz dB/100m | 18 db/100m |
| 3000 MHz dB/100m | 36,5 db/100m |
| Capacità | 67 pF/m |
| Resistenza DC conduttore interno | ≤ 18,5 Ω/km |
| Resistenza DC conduttore esterno | ≤ 13 Ω/km |
| ↓ Return loss ↓ |
|
| 470-1000 MHz | > 20 db |
| Attenuazione di schermatura 1000-2000 MHz | > 75 db |
| + PROPRIETÁ MECCANICHE + |
|
| Peso | 0,17772 kg/m |
| Raggio di curvatura min. dinamco | 100 mm |
| Raggio di curvatura min. statico | 50 mm |
| Resistenza max. di trazione | 6000 N |
| Calore di combustione | 1,42 kWh/m |
| Resistenza UV | Limitata |
| Temperatura operativa | -40°C / +70°C |
| Brand |
Contattaci per qualsiasi informazione
I cavi di distribuzione e di linea sono utilizzati nelle reti di comunicazione a banda larga.
I tubi in rame ad alta purezza saldati longitudinalmente garantiscono un’ottima schermatura alle interferenze elettromagnetiche (EMI) e alle radiazioni oltre che un’elevata stabilità.
Sono utilizzati per la trasmissione del segnale tra la stazione di testa e la connessione domestica.
Possono essere utilizzati anche nelle reti di comunicazione pubbliche a banda larga o nelle installazioni sotterranee.
Il cavo coassiale (in inglese coaxial cable, usualmente abbreviato in coax, /ˈkoʊ.æks/), nelle telecomunicazioni, è un cavo elettrico utilizzato come mezzo trasmissivo di segnale elettrico informativo, appartenente alle linee di trasmissione e molto usato nelle comunicazioni elettriche.
Cavi coassiali per Distribuzione Interrata o Posa Sospesa
I colori e le presentazioni possono differire dall’immagine
Disegni tecnici su richiesta. Contattateci
